安檢x-光機的成像工作原理

來源:新聞資訊     發布時間:2017-12-14    點擊數:28     熱門:車底檢查鏡

安檢x-光機主要由X光管和x-光機電源以及控制電路等組成,而X光管又由陰極燈絲 (Cathod)和陽極靶(Anode)以及真空玻璃管組成,x-光機電源又可分為高壓電源和燈絲電源兩部分,其中燈絲電源用于為燈絲加熱,高壓電源的高壓輸出端分別家在陰極燈絲和陽極靶兩端,提供一個高壓電場使燈絲上活躍的電子加速流向陽極靶,形成一個高速的電子流。     安檢x-光機成像原理中X光的產生方三種方式可產生X光:軔致輻射(Bremsstrahlung)、電子俘獲、內轉換,x-光機產生X光的機理屬于軔致輻射。

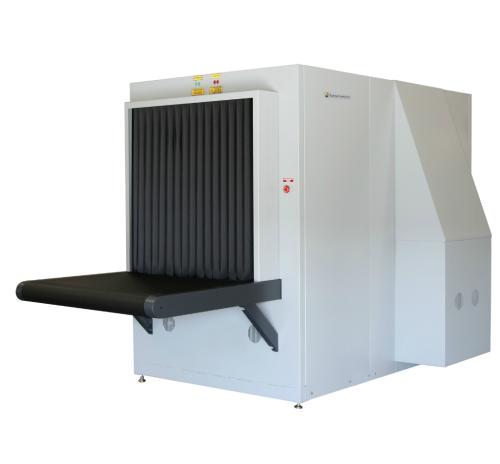

        X-光機
安檢x-光機成像原理中,X-ray是由德國侖琴教授在1895年所發現。這種由真空管發出能穿透物體的輻射線,在電磁光譜上能量較可見光強,波長較短,頻率較高,相類似之輻射線有宇宙射線,X-ray等。產生X-Ray必須要有X光球管,而X光球管基本構造必須擁有:
        1、陰極燈絲 (Cathod) ;
        2、陽極靶 (Anode) ;
        3、真空玻璃管 (Evacuated glass envelope) ;
        4、當然還要有電源能量供應。

線的發生程序是首先接通電源,經過降壓變壓器,供X線管燈絲加熱,產生自由電子并云集在陰極附近。當升壓變壓器向X線管兩極提供高壓電時,陰極與陽極間的電勢差陡增,處于活躍狀態的自由電子,受強有力的吸引,使成束的電子,以高速由陰極向陽極行進,撞擊陽極鎢靶原子結構。此時發生了能量轉換,其中約1%以下的能量形成了X線,其余99%以上則轉換為熱能。前者主要由X線管窗口發射,后者由散熱設施散發XRAY提供相應的反饋信號,供閉環控制用采用脈寬調制技術,工作頻率在30KHZ左右.電壓電流閉環調整,并設有過壓,過流保護。

安檢機是借助于傳送帶將被檢查行李送入履帶式通道完成的。行李進入通道后,將阻擋光障信號,檢測信號被送至控制單元,觸發射線源發射 X 射線束。一束經過準直器的非常窄的扇形 X 射線束穿透傳送帶上的行李物品落到雙能量探測器上,高效半導體探測器把接收到的 X 射線變?yōu)殡娦盘枺@些很弱的電流信號被直接量化,通過通用串行總線傳送到工業控制計算機作進一步處理,經過復雜的運算和成像處理后得到高質量的圖像。
